PCB廠了解到，無論是讓別人做的板子，還是自己設計制作的PCB板，拿到手的第一件事就是檢查板子的完整性，如鍍錫、裂痕、短路、開路及鉆孔等問題，如果板子的作用比較嚴謹，那么可以順帶檢查下電源與地線間的電阻值。


一般情況下，自己動手做的板子在鍍錫完成后就會將元器件裝上，而讓人做得話，只是一個帶孔的鍍錫PCB板空殼，需要拿到手的時候自己安裝元器件。

有人對于自己設計的PCB板有較大的信息，所以喜歡一次性先把元器件上全了再測試，其實，建議最好還是一點一點來。

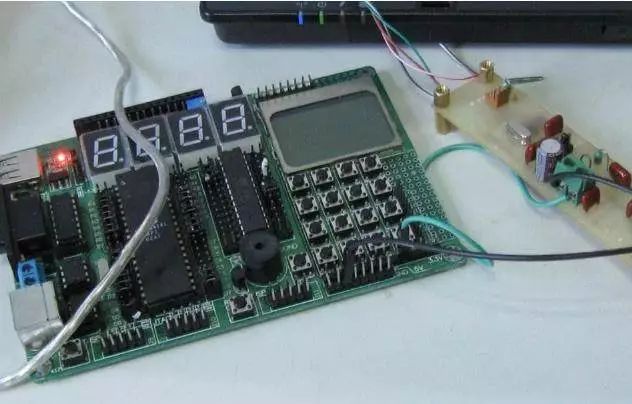

調試中的PCB電路板

新PCB板調試可以先從電源部位開始。最安全的方法就是，上一個保險絲然后連接電源(為了以防萬一，最好使用穩壓電源)。

使用穩壓電源設置好過流保護電流，再把穩壓電源電壓往上慢慢調升，此過程需要監測板子的輸入電流、輸入電壓跟輸出電壓。

當電壓往上調的過程中，并未出現過流保護且輸出電壓正常，那么，表示該板子的電源部分是沒有問題的，如果超出正常輸出電壓或過流保護，那么，就要排查故障原因。

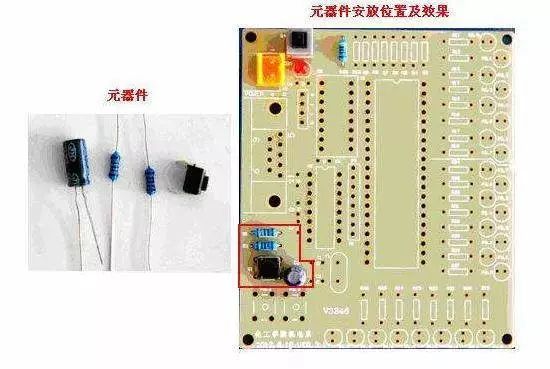

電路板元器件安裝

在調試過程中逐漸將模塊安裝上去，每上一個或者幾個模塊時，都遵循上面的步驟進行測試，這樣有利于避免設計初一些較為隱秘的錯誤，或者安裝元器件錯誤，從而導致過流燒壞元器件。

如在安裝過程中出現故障，一般用以下幾個方法排查：

故障排查方法一：電壓測量法

測量電壓法

HDI廠了解到，當出現過流保護，不要急著拆卸元器件，先確認各個芯片的電源引腳電壓情況，看是否在正常范圍。之后再依次檢測參考電壓、工作電壓等。

比如：硅三極管在導通時，BE結的電壓會在0.7V左右，CE結則一般在0.3V或更小值。

當測試的時候發現BE結電壓高于0.7V(這里排除達林頓等特殊三極管)，那么就有可能是BE結開路。依次方法，檢查各點電壓就能排除故障。

故障排查方法二：信號注入法

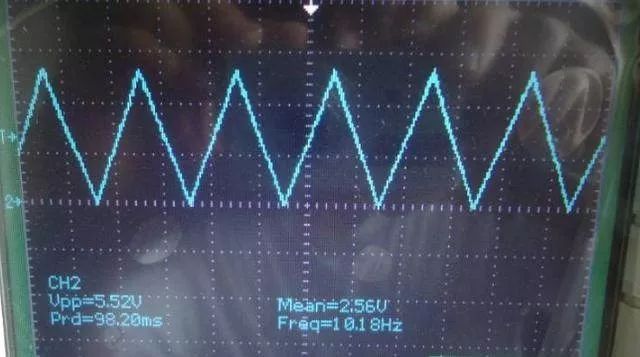

信號注入法

信號注入法要比測量電壓來得麻煩，在將信號源輸送到輸入端，我們需要依次測量往后各個點的波形，從波形中找到故障點。

當然，也可以用鑷子去檢測輸入端，做法就是用鑷子碰觸輸入端，然后觀察輸入端的反應，一般這種方法被用在音視頻放大電路情況下使用(注意：熱地板電路及高電壓電路千萬不要使用此方法，容易發生觸電事故)。

該方法檢測到前一級正常，而后一級有反應，那么故障并不在后一級，而是在前一級上。

故障排查方法三：其他

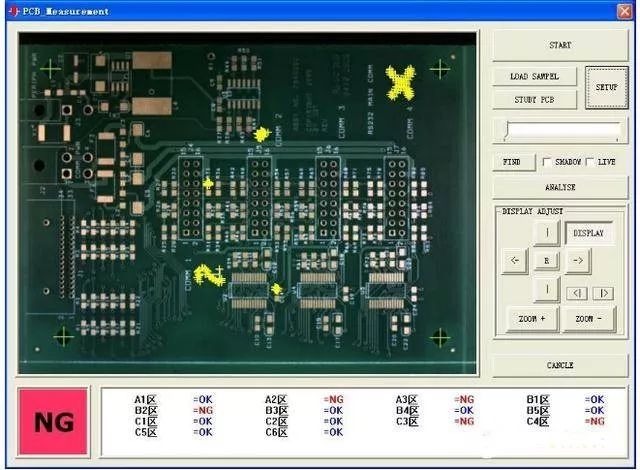

PCB電路板外觀檢測機

上述兩種屬于較為簡單且直接的方法，另外比如常說的看、聞、聽、摸等，則屬于需要些經驗的工程師才能夠檢測出問題。

一般“看”，并不是看檢測儀器的狀態，而是看元器件的外觀是否完整;“聞”主要是聞元器件的味道是否異常，比如燒焦味、電解液等味道，一般元器件在損壞時都會發出難聞的燒焦味。

FPC廠了解到，而“聽”則主要是聽工作狀態下板子的聲音是否正常；關于“摸”，并不是去摸元器件是否松動，而是用手去感受元器件溫度是否正常，比如工作狀態下，該冷的元器件卻發熱，而該發熱的元器件卻異常冰冷。在摸的過程中切勿直接用手去捏，以防溫度過高將手燙傷。
