新能源汽車線路板如何突破高壓設計與熱管理的雙重技術瓶頸？
新能源汽車的快速發展對PCB設計提出了全新的挑戰，尤其是在高壓電路和熱管理方面。與傳統汽車電子不同，新能源汽車的核心部件（如動力電池管理系統BMS、逆變器、充電模塊等）需要處理高電壓、高電流的工況，同時保證電氣安全與熱穩定性。這對PCB設計中的高壓隔離、信號完整性以及熱管理提出了嚴苛要求。
本文將從新能源汽車PCB中的高壓設計和熱管理兩個關鍵維度出發，詳細探討設計方案及應對策略，為設計師提供專業的實踐指導。

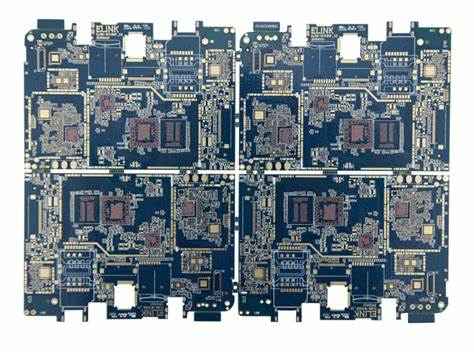

汽車線路板高壓設計方面，新能源汽車電氣系統工作電壓不斷攀升，常見動力電池電壓已達 200V 至 800V 甚至更高。確保高壓隔離是首要難題。線路板設計中，需精準把控爬電距離與電氣間隙。在高污染的汽車環境下，每千伏電壓要求約 4mm 爬電距離，而電氣間隙在特殊環境中也需預留足夠裕量。這就要求線路板廠采用高 CTI 值材料，明確劃分高壓與低壓區域，必要時增設隔離槽或絕緣屏障，同時敷設接地屏蔽層，降低高壓信號與控制信號間的耦合風險。?
汽車PCB高壓元件的封裝與布局同樣關鍵。要優先選用耐壓能力強的封裝形式，如陶瓷封裝或增強型塑料封裝。布局時，將高壓元件靠近電源或負載，縮短高壓電路路徑，減少寄生電感與電磁輻射。此外，控制高壓信號的寄生效應不容忽視。設計走線時，避免尖銳轉角，通過合理的接地層設計，減少多層板中高壓信號的耦合，防止信號失真與電磁干擾。?
熱管理也是新能源汽車線路板的一大挑戰。隨著功率密度增加，線路板產生的熱量急劇上升。若熱量無法有效散發，將影響電子元件性能，甚至引發安全隱患。散熱材料的選擇至關重要。傳統 FR-4 材料散熱性能有限，而陶瓷基板、銅基 FPC 等新型材料嶄露頭角。陶瓷基板導熱性優異，適用于高功率應用；銅基 FPC 可使散熱效率提升 400%，保障 SiC 功率模塊穩定運行。?
汽車電路板在散熱結構設計上，可采用熱管、均熱板等高效散熱裝置，配合合理的風道設計，增強空氣對流散熱效果。例如，通過在關鍵發熱元件附近設置微型熱管，將熱量快速傳導至散熱面積更大的區域。此外，智能化熱管理系統的引入成為趨勢。利用溫度傳感器實時監測線路板溫度，根據溫度變化自動調節散熱風扇轉速或啟動制冷裝置，實現精準、高效的熱管理。?

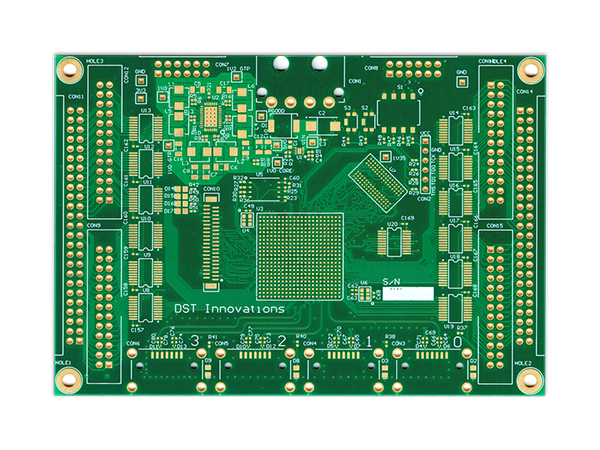

.png)
PCB廠講新能源汽車線路板要突破高壓設計與熱管理的雙重技術瓶頸，需從材料創新、設計優化以及智能化管控等多方面入手。只有攻克這些難題，才能為新能源汽車的持續發展提供堅實支撐，推動行業邁向新的高度。?
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
