FPC 片狀處理

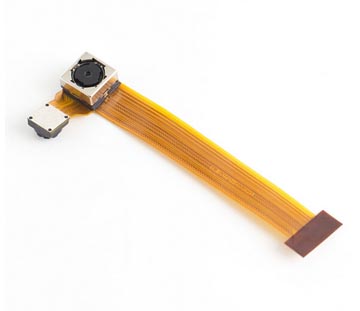

當軟板以小片形式貼附到切行補強板上時，可以明顯改善大量生產的效果，這種程序被稱為片狀處理。經過補強的軟板可以用類似PCB的方式操作，可以送入自動插件與結合設備并以片狀的方式進行測試，之后分開稱為個別的線路產品。片狀處理的程序如后：
1.準備一片含有多個局部成形（或完全成形再回復片狀）的補強板
2.補強區域以黏著劑涂裝
3.一片搭配且局部成形的軟板對位貼附到補強板上
1.準備一片含有多個局部成形（或完全成形再回復片狀）的補強板
2.補強區域以黏著劑涂裝
3.一片搭配且局部成形的軟板對位貼附到補強板上
補強板周邊的區域土工自動化插件、貼附、測試等作業的輔助基準。經過補強的FPC可以視為軟硬結合板，也就是它具有部分區域強固而部分區域柔軟的狀態，以共同延伸的導體結合。
軟板補強區域可能會有PTH，這種狀況下補強板與軟板都可能需要鉆孔來應對PTH組裝。補強板的邊緣應該要保持圓滑或進行平順化處理來保護軟板，避免磨損與壓力集中。
避免銳利邊緣與標示記號制作
保持良好的習慣，應該先確認開關連接器插梢與任何可能導致不正確組裝的含混位置。如果無法在線路底片上找到空間，則分離文字底片采用絲網印刷制作，制作時必須要遵循圖面指定位置、油墨類型與顏色。外部印字是比較不期待的作法，因為會增加人力與錯誤可能性，但是對于需要變動的符號如：日期等可能還是無法避免。
保持良好的習慣，應該先確認開關連接器插梢與任何可能導致不正確組裝的含混位置。如果無法在線路底片上找到空間，則分離文字底片采用絲網印刷制作，制作時必須要遵循圖面指定位置、油墨類型與顏色。外部印字是比較不期待的作法，因為會增加人力與錯誤可能性，但是對于需要變動的符號如：日期等可能還是無法避免。
增加的補墊與測試片
FPC有時候必須要考慮增加端子，以便能夠順利進行線路測試或變動。在標準格點上增加測試點，可以被用來輔助電性測試特殊線路布局。如果預期會改變電性互連線路圖形，額外的端點或跳線可能會被設計到線路內，如果時常需要進行元件重工/更換，可以預期最終會破壞補墊，此時第二組端子就可以提供作為未來更換之用。
試片（Coupon）是制作控制、品質文件建立、工程發展、基礎數據-集相當有價值的工具，各種標準設計可以從IPC、美國軍規及其他來源的規范中取得。而這些應該要連結到生產組合中以取得使用的優勢，否則只會浪費板面積 ，試片類型的范例如后：
1：撓性持久性測試片
2：PTH整合斷面分析試片：
a.后蝕刻
b.材料厚度：電鍍、薄膜、介電質
3：保護膜/覆蓋涂裝結合力試片
4：介電質特性試片：
FPC有時候必須要考慮增加端子，以便能夠順利進行線路測試或變動。在標準格點上增加測試點，可以被用來輔助電性測試特殊線路布局。如果預期會改變電性互連線路圖形，額外的端點或跳線可能會被設計到線路內，如果時常需要進行元件重工/更換，可以預期最終會破壞補墊，此時第二組端子就可以提供作為未來更換之用。
試片（Coupon）是制作控制、品質文件建立、工程發展、基礎數據-集相當有價值的工具，各種標準設計可以從IPC、美國軍規及其他來源的規范中取得。而這些應該要連結到生產組合中以取得使用的優勢，否則只會浪費板面積 ，試片類型的范例如后：
1：撓性持久性測試片
2：PTH整合斷面分析試片：
a.后蝕刻
b.材料厚度：電鍍、薄膜、介電質
3：保護膜/覆蓋涂裝結合力試片
4：介電質特性試片：
a.絕緣性
b.介電質強度
c.介電質系數
5：可焊接性試片
6：熱壓力試片：
a.浸錫
b.熱油
c.介電質系數
5：可焊接性試片
6：熱壓力試片：
a.浸錫
b.熱油
