PCB廠講如何理解PCB布線3W規則？
PCB廠了解到，我們平時在PCB布線的時候，對于比較重要的信號都要做特殊處理，比如包地或者時“3W”，所謂3w指的是線與線之間的間距要滿足三倍的線寬，那么我們怎么理解這個3W原則呢，他是如何降低信號之間的串擾的呢？
我們要了解這個原因可以先了解電容的概念，電容的組成無非就是兩個導體組成的，而且這兩個導體要處于不連接的狀態，兩個導體之間的是絕緣體，這個絕緣體也可以是空氣。

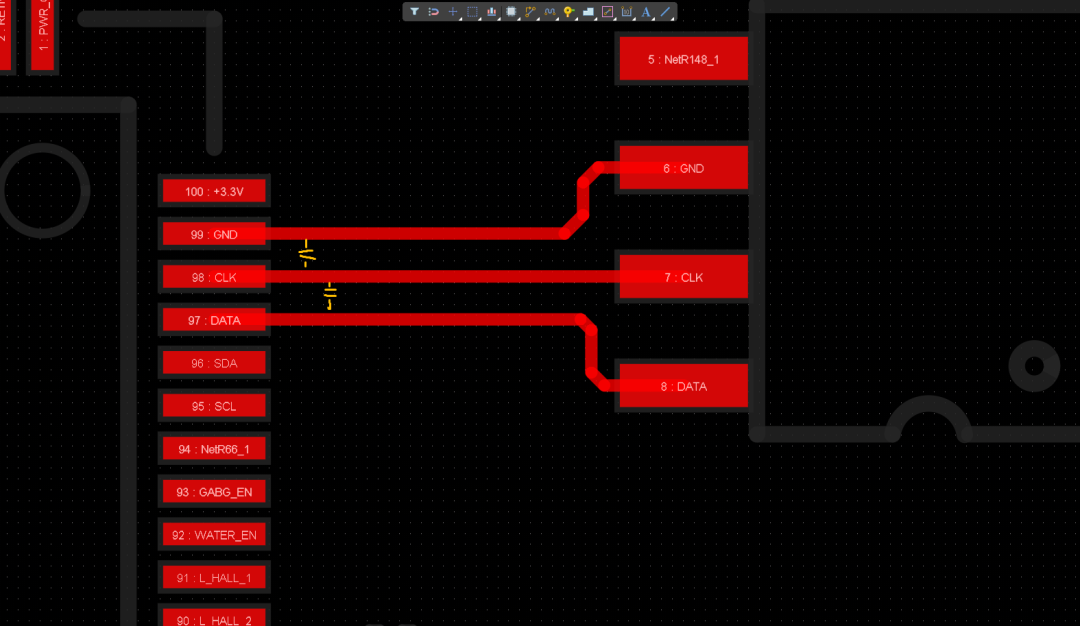

可以跟汽車線路板廠一起看一下我們上圖所示的場景，其實導線與導線之間就和我們的電容的概念一樣，所以我們的導線是存在寄生電容的。
那么我們假設我們上圖的data信號他是在傳輸的過程當中，那么由于有寄生電容的存在他有一部分信號就會串擾到上面那根時鐘線上面去，那么由于我們的時鐘線是比較重要的，和他相鄰的導線會把一部分信號傳到時鐘線上面，那么這個時候我們這個時鐘線重要信號就很有可能出現誤判等情況，從而影響我們的板子的運行。

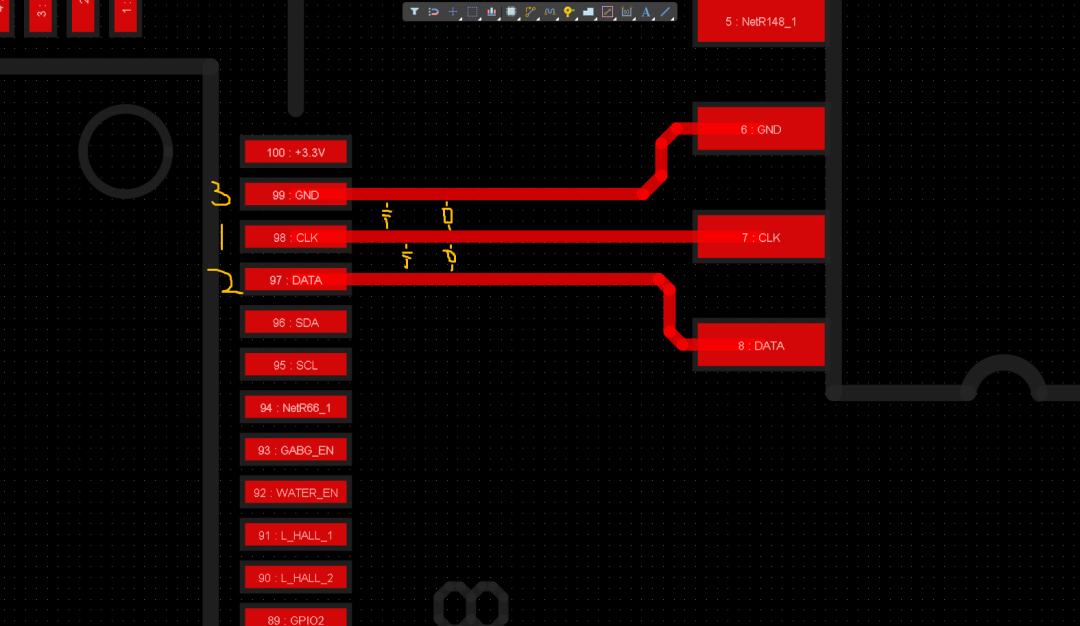

那這個時候我們要減小這個串擾我們可以根據容抗公式R=1/2π*F*C來計算，我們希望時鐘線所分到data信號的電壓越小越好，那么按照分壓原理，CLK與DATA信號之間的電阻越大，CLK與GND之間的電阻越小則可以實現時鐘線所分到data信號的電壓越小，根據容抗公式R=1/2π*F*C，我們可以減小C的大小，從而增大clk與data信號之間R的值，那么這個時候我們又可以根據電容公式c=εs/d，得出我需要減小c可以減小ε（導體的介電常數）或者減小s（導體的面積），以及增大導體間的距離來實現，一般來說我們改變不了導體的介電常數和導體的面積，但是我們可以通過增大導體之間的距離來減小c的大小從而達到降低串擾的目的。
那么在實際應用中應該要把這兩根導線相隔多遠呢，我們一般是采用3倍線寬的距離來降低信號的線間串擾，這就是我們平時設計當中的3w原則的原理。
當然，手機無線充軟板了解到，我們還有一種方法也可以減小線間串擾，那么就是這個重要信號兩邊都加上兩根地線，那么這個時候地線兩邊的串擾信號通過我們的地線流走了，那么這個時候線與線之間的串擾就變小了，當然包地的時候，我們最好相隔一定的距離打上地空，那么這個時候他的效果就更好了！
