新能源汽車的快速發展對PCB設計提出了全新的挑戰，尤其是在高壓電路方面。與傳統汽車電子不同，新能源汽車的核心部件（如動力電池管理系統BMS、逆變器、充電模塊等）需要處理高電壓、高電流的工況，同時保證電氣安全與熱穩定性。這對PCB設計中的高壓隔離、信號完整性提出了嚴苛要求。

本文將從新能源汽車PCB中的高壓設計關鍵維度出發，詳細探討設計方案及應對策略，為設計師提供專業的實踐指導。

汽車線路板的高壓設計要求

新能源汽車的電氣系統通常工作在高壓范圍內，例如動力電池系統常見的電壓等級為200V至800V，甚至更高。在這樣的高壓環境下，PCB設計必須滿足以下核心要求：

1. 高壓隔離

高壓系統的安全性是設計的首要考慮。PCB設計中需要確保高壓區與低壓區、電路與機械結構之間的充分隔離。

爬電距離（Creepage Distance）：指導電路徑沿PCB表面的最短距離。常見的爬電距離標準如下：

低污染等級（如室內應用）：每千伏電壓需要至少1mm爬電距離。

高污染等級（如汽車環境）：每千伏電壓需要約4mm爬電距離。

板材選擇也會影響爬電距離，例如高CTI（Comparative Tracking Index）值的材料可減少所需距離。

電氣間隙（Clearance Distance）：指導電路徑在空氣中的最短距離。電氣間隙通常比爬電距離要求低，但在高濕度、高污染環境中需要保留更多裕量。

設計注意點：

汽車PCB布局中，高壓和低壓區域應明確分區，并通過隔離槽或絕緣屏障進一步增強隔離。

對于高壓信號和控制信號之間的耦合風險，可以通過敷設接地屏蔽層降低干擾。

2. 高壓元件的封裝與布局

在新能源汽車電路中，高壓元件（如IGBT、MOSFET、電容、電感等）的合理布局至關重要。

元件封裝選擇：優先選擇具有高壓耐受能力的封裝，例如耐壓更高的陶瓷封裝或增強型塑料封裝。

布局優化：高壓元件應盡量靠近電源或負載，以縮短高壓電路的路徑，降低寄生電感和電磁輻射（EMI）。

3. 高壓信號的寄生效應控制

高壓PCB中的寄生效應（寄生電容、寄生電感）可能引發電氣問題，例如信號失真、電磁干擾或過電壓。

在設計走線時，應盡量減少高壓信號的尖銳轉角，避免形成寄生電感和電場集中。

使用多層板設計時，可以通過合理的接地層設計減少高壓信號的耦合效應。

4. 電氣絕緣材料的選擇

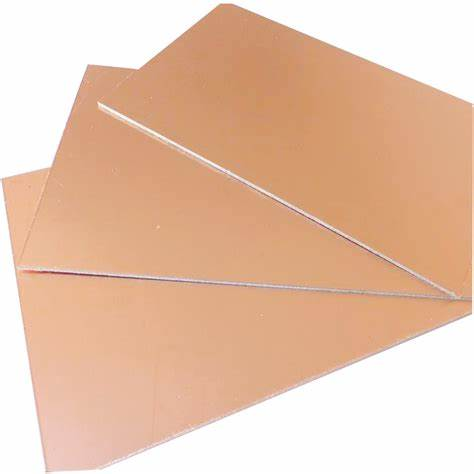

新能源汽車PCB通常需要使用特殊的高絕緣材料，例如：

FR-4增強型材料：適用于中等電壓應用，具有良好的機械性能和電氣性能。

聚酰亞胺材料（PI）：適用于更高電壓和高溫工況，常用于柔性PCB。

陶瓷基板：導熱性優異，適合高功率應用中的熱管理需求。

新能源汽車的高壓設計既是挑戰，也是設計師創新的機會。通過科學的高壓隔離策略以及仿真與測試的結合，設計師可以在滿足高電壓、高功率需求的同時，保證系統的安全性和可靠性。

電路板廠講，在未來隨著新能源汽車技術的不斷發展，PCB設計將進一步向高密度、高功率和高效率方向演進。設計師需要緊跟技術潮流，不斷提升自己的專業技能，為新能源汽車的快速發展提供強有力的支持。
