柔性電路板表面處理技術：如何提升產品的耐用性和性能？

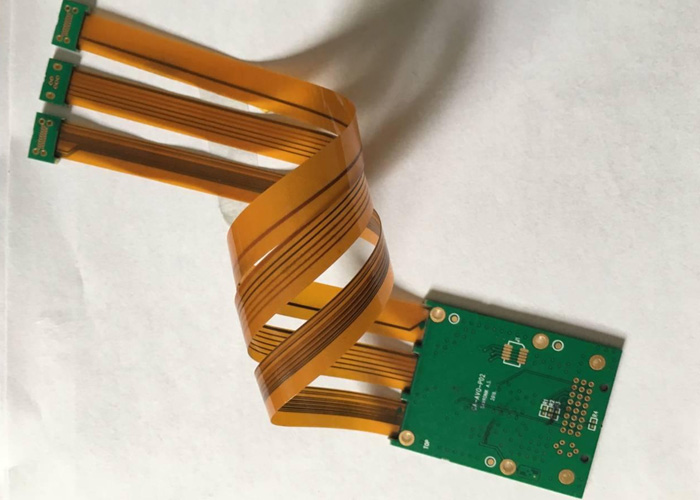

柔性電路板（FPC）因其輕量化、可彎曲和高密度布線的特性，廣泛應用于智能手機、可穿戴設備、汽車電子、醫療設備等領域。然而，FPC在使用過程中常常面臨機械應力、環境腐蝕和信號損耗等挑戰。表面處理技術作為FPC制造中的關鍵環節，直接影響產品的耐用性和性能。
.png)
1. 表面處理技術的重要性
FPC的表面處理技術主要用于保護電路、提高導電性、增強耐腐蝕性以及改善焊接性能。以下是表面處理技術的核心作用：
保護電路：防止銅層氧化和腐蝕，延長FPC的使用壽命。
提高導電性：通過表面處理改善電氣連接性能，減少信號損耗。
增強焊接性能：為焊接提供良好的表面條件，確保焊接的可靠性。
提高機械強度：增強FPC的抗彎曲、抗剝離和抗磨損能力。
2. 常見的柔性電路板表面處理技術
以下是幾種常見的FPC表面處理技術及其特點：
（1）化學鍍鎳金（ENIG）
原理：在銅表面化學鍍鎳，再鍍上一層薄金。
優點：優異的抗氧化性和耐腐蝕性。良好的焊接性能和接觸性能。適合高密度布線和精細焊盤。
應用：廣泛應用于智能手機、醫療設備等高可靠性領域。
（2）化學鍍錫（Immersion Tin）
原理：在銅表面化學沉積一層錫。
優點：成本較低，工藝簡單。良好的焊接性能和平面性。
缺點：錫層容易氧化，儲存時間較短。
應用：適用于消費電子和汽車電子等領域。
（3）化學鍍銀（Immersion Silver）
原理：在銅表面化學沉積一層銀。
優點：優異的導電性和信號傳輸性能。良好的焊接性能和抗氧化性。
缺點：銀層容易硫化，導致表面變色。
應用：適用于高頻信號傳輸和高速電路設計。
（4）有機可焊性保護層（OSP）
原理：在銅表面涂覆一層有機保護膜。
優點：成本低，工藝簡單。環保，無重金屬污染。
缺點：保護膜較薄，容易劃傷。焊接次數有限，不適合多次焊接。
應用：適用于低成本消費電子和短生命周期產品。
（5）電鍍硬金（Hard Gold Plating）
原理：在銅表面電鍍一層厚金。
優點：極高的耐磨性和耐腐蝕性。優異的接觸性能和焊接性能。
缺點：成本較高，工藝復雜。
應用：適用于高可靠性領域，如航空航天和軍事設備。
軟板表面處理技術是提升產品耐用性和性能的關鍵環節。通過合理選擇和應用表面處理技術，可以有效保護電路、提高導電性、增強耐腐蝕性和改善焊接性能，滿足不同應用場景的需求。
作為柔性電路板技術的領先供應商，我們致力于為客戶提供高性能、高可靠性的解決方案。如果您在FPC表面處理技術方面有任何需求或疑問，歡迎隨時聯系我們的技術團隊，我們將為您提供專業的支持與服務。
