油墨有什么特性？在柔性電路板的制程中有什么作用？
油墨在制程中有什么作用?
油墨在制作中起到保護銅箔的作用，讓銅皮不露在外面，會影響后面工序，有感光油墨、碳油、銀油，而碳油和銀油都有導電性做用，通常用的油墨顏色有，白油、綠油、黑油、藍油、紅油、黃油。
白油大多在柔性電路板上印上文字及附號，比如像二級管等。

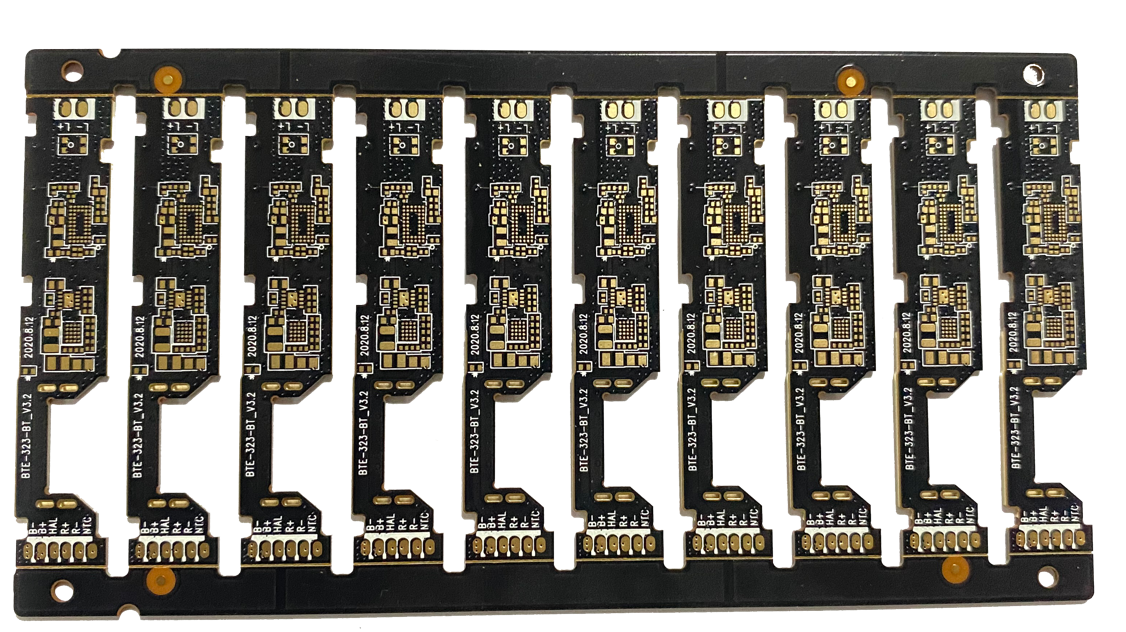

黑油用于大面積在柔性電路板線路表面，起到加強柔性電路板的機戒強度。(也有保密某個部位保密用)
綠油用于焊點部有絕緣效果，一般在FPC上使用時沒有保膠的地方。
油墨重要的物理特性就是油墨的粘性、觸變性和精細度。這些物理特性，需要知道以提高運用油墨的能力。
PCB油墨的種類
PCB油墨主要分三線路、阻焊、寧符油墨三類。
線路油墨是作為防止腐蝕線路時的阻擋層，蝕刻的時候保護線路，一般是液態感光型的。有耐酸性腐蝕和耐堿性腐蝕兩種，耐堿的較貴，這層油墨在腐蝕出線路后要用堿溶解掉不要的。
阻焊油墨是線路做好以后涂在線路上作為保護線路用的。有液態感光的也有熱固化的，還有紫外線硬化型的，在板子上保留焊盤，方便焊元件，起絕緣防氧化的作用。
字符油墨就是用來做板子表面的標示的，比如標上元器件符號什么的，一般是白色的。
其實還有其他油墨，例如:可剝膠油墨，就是在做鍍銅或者表面處理時候把不需要處理的部分保護起來，然后可以撕去的;銀漿油墨等。
油墨使用注意事項
根據多數廠家的油墨使用的實際經驗，使用油墨時必須按照下述規定參考執行:
1、在任何情況下，油墨的溫度必須保持在20-25°℃以下，溫度變化不能太大，否則會影響到油墨的粘度和網印質量及效果。
特別當油墨在戶外存放或在不同溫度下存放時，再使用前就必須將其放在環境溫度下適應幾天或使油墨桶內達到合適的使作溫度。
這是因為使用冷油墨會引起網印故障，造成不必要的麻煩。因此，要保持油墨的質量，最好存放在或貯存在常溫的工藝條件下。
.jpg)
2、使用前必須充分地和仔細地對油墨進行手工或機械攪拌均勻。如果油墨中進入空氣，使用時要靜置一段時間。
如果需要進行稀釋，首先要充分進行混合，然后再檢測其粘度。用后必須立即把墨桶封好。同時決不要將網版上油墨放回到油墨桶內與未用過的油墨混在一起。
3、最好采用相互適應的清洗劑進行清網，而且要非常徹底又干凈。再進行清洗時，最好采用干凈的溶劑。
4、油墨進行干燥時，必須具備有良好排氣系統的裝置內進行。
5、要保持作業條件應符合工藝技術要求的作業塌地進行網印作業。
