高密度互連（HDI）印刷電路板通過提升電路密度和微型化能力，推動了電子行業的革新。高密度互連（HDI）PCB是傳統PCB的升級版。它們能夠在更小的空間內集成更多的功能，使智能手機和筆記本電腦等設備更加高效和緊湊。本文將深入解析HDI PCB技術基礎，突出其核心優勢，并探討HDI板設計中的挑戰與關鍵考量。

高密度互連PCB簡介

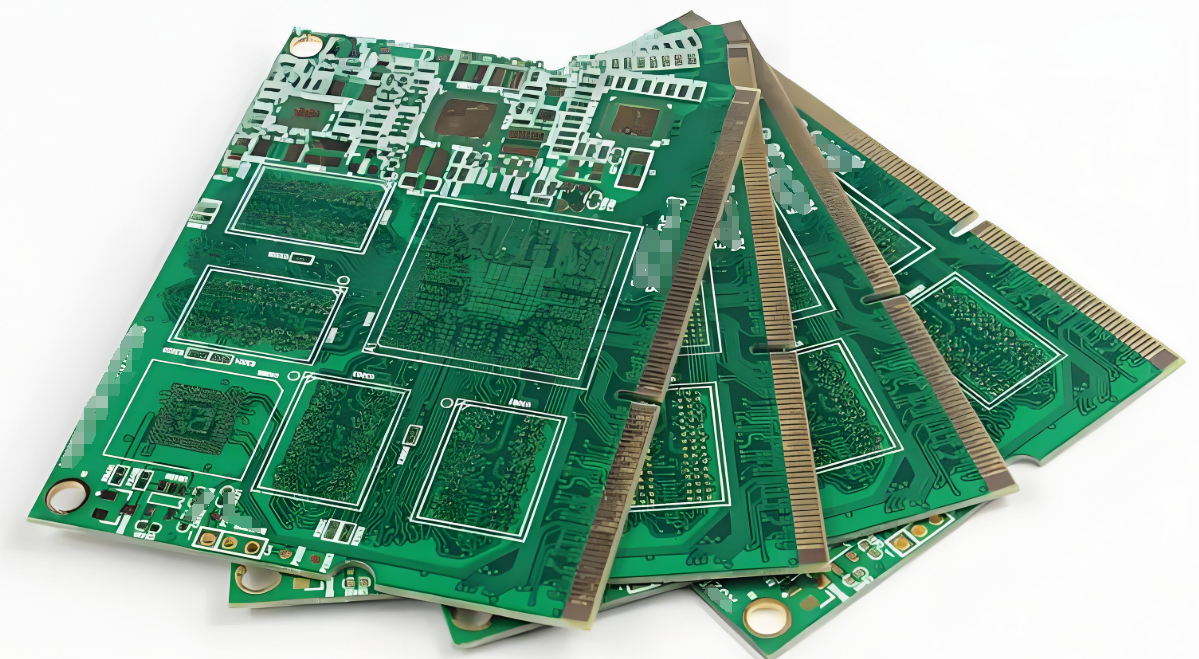

高密度互連（HDI）PCB是一種相比傳統PCB具備更高電路密度和微型化能力的印刷電路板。其設計目標是在更小空間內容納更多元件與連接。HDI PCB通過先進制造技術和設計方法實現這一目標。

HDI PCB獨特特點

高布線密度：HDI PCB在更小的空間內擁有更多的連接點。這種高密度設計允許在緊湊的尺寸內實現更多功能。


微孔（Micro vias）：這些是連接PCB不同層的微小孔洞，比傳統PCB中的通孔小得多，允許更精確的連接。

盲孔（Blind vias）和埋孔（Buried vias）：盲孔連接外層與一個或多個內層，但不貫穿整個板；埋孔則連接內層，且不延伸到外層。這些特性節省了空間，并允許更復雜的布線。

HDI PCB的核心優勢

1.緊湊且輕量化

HDI PCB的設計旨在將更多組件集成到更小的區域內。這種緊湊設計非常適合智能手機、平板電腦和可穿戴設備。

通過使用微孔和盲孔等先進技術，HDI PCB能夠在極小的空間內實現強大功能。這使得設備更輕便、更便于攜帶，符合現代消費者的需求。

2.性能和可靠性提升

HDI PCB以其卓越的性能和可靠性而聞名。原因如下：
- 更好的信號完整性：在HDI PCB中，信號傳輸路徑更短，減少了信號退化的可能性。微孔和盲孔有助于保持信號的完整性，確保信號清晰且穩定。這對于現代電子設備中的高速數據傳輸至關重要。

- 減少信號損失：HDI PCB還減少了信號損失。其先進設計最小化了信號傳輸距離，降低了信號衰減的可能性。這確保了設備的高效和可靠運行，無論是智能手機、醫療設備還是汽車系統。

3.成本效益

盡管HDI PCB在初期可能看起來成本較高，但從長遠來看，它們可以節省資金。
- 材料和層數減少：HDI技術允許PCB使用更少的層數，從而降低材料成本。通過高效利用空間和材料，HDI PCB能夠在使用較少資源的情況下實現與傳統PCB相同的功能。- 長期節省：HDI PCB的耐用性和可靠性意味著更少的維修和更換需求。這帶來了長期的節省，使其成為一種性價比高的選擇，盡管前期成本較高。此外，制造和材料使用的效率也可以隨著時間的推移降低生產成本。

4.健康和環境效益

HDI PCB還具有顯著的健康和環境優勢。
- 無鉛焊接：許多HDI PCB使用無鉛焊料，這對工人和消費者更安全。鉛是有毒的，可能導致嚴重的健康問題。使用無鉛焊料，HDI PCB消除了這種風險，使制造過程更安全。- 減少環境影響：使用更少的材料并消除有害物質（如鉛）可以減少HDI PCB的環境足跡。它們有助于實現更可持續的制造實踐，從而保護環境。

1. 高集成度

通過微孔、盲孔和埋孔技術，單板集成更多功能模塊，提升設備性能與功能密度。

2. 卓越信號完整性

短信號路徑與阻抗控制減少信號衰減和噪聲，適用于5G通信、數據中心及車用電子等高速場景。

3. 微型化與多功能集成

在移動終端、可穿戴設備及醫療植入等領域，HDI PCB通過空間優化實現功能增強。

4. 強化電氣性能

微孔技術降低寄生效應，提升阻抗控制精度，適配衛星通信、高速計算等高要求場景。
