曲面屏電子煙已經有了不少產品上市，大尺寸包覆的屏幕給用戶帶來了沉浸式的視覺體驗，是當下產品的賣點及熱點。對于屏幕來說，一般的屏幕都是無法彎曲硬性基底，那么，柔性曲面屏的基底是如何實現的呢？本文一起來探討下。

曲面屏基底—柔性線路板

柔性印刷電路板（Flexible Printed Circuit，F(xiàn)PC）又稱為柔性線路板、軟性電路板、軟性線路板、撓性線路板、軟板等，是一種特殊的印制電路板。

它的特點是重量輕、厚度薄、柔軟、可彎曲，主要使用于手機、筆記本電腦、PDA、數碼相機、液晶顯示屏等很多產品。

柔性電路板的結構

基材

柔性電路板的基材通常是柔性聚合物，如聚酰亞胺或聚酯。聚酰亞胺因其優異的熱穩定性和機械性能而受到青睞，而聚酯則用于對成本敏感的應用。

導電層

柔性電路板中的導電層通常由銅制成。銅因其優異的電導率和柔性而被選擇。根據電路設計的復雜性，銅層可以是單面、雙面或多層的。

粘合劑

粘合層用于將導電銅層粘合到柔性基材上。粘合劑必須柔性且耐用，以在彎曲和扭曲條件下保持柔性PCB的完整性。

覆蓋膜

覆蓋膜是一層保護層，應用于導電跡線上，以保護它們免受環境因素的影響，如濕氣、灰塵和機械損傷。覆蓋膜通常由與基板相同的材料制成，如聚酰亞胺。

柔性線路板的類型

單面柔性電路板

單面柔性電路板在柔性基板的一側有一層導電材料。它們用于只需要一層電路的簡單應用中。

雙面柔性PCB

雙面柔性電路板在柔性基板的兩側都有導電層。它們用于需要額外電路的更復雜的應用中。

多層柔性電路板

多層柔性電路板由多層導電材料組成，中間有絕緣層。它們用于需要多層電路的高度復雜的應用中。

剛?cè)峤Y(jié)合PCB

剛?cè)峤Y(jié)合PCB在單個PCB中結合了剛性和柔性基板。它們用于需要柔性和剛性結合的應用中，如具有多個互連組件的復雜電子設備。

FPC的制造過程

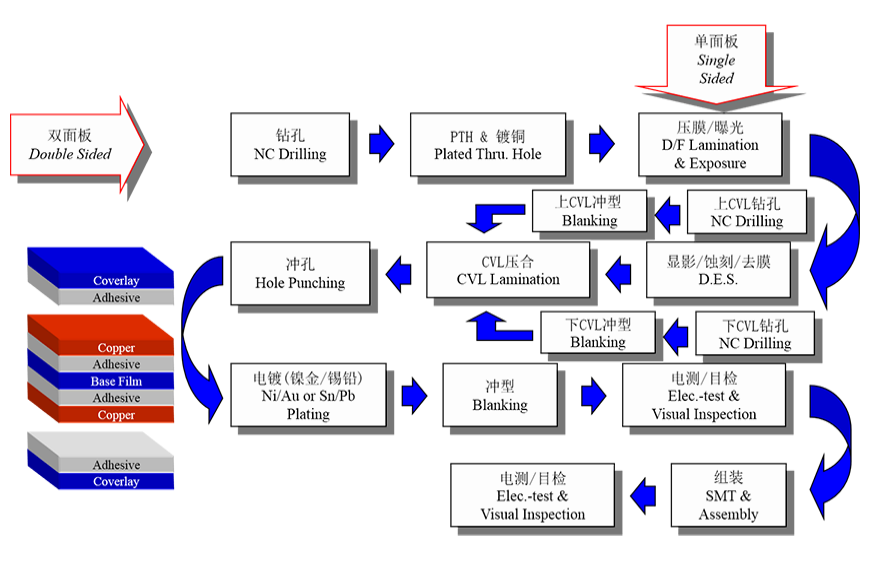

柔性電路板的制造過程與剛性電路板類似，但有一些額外的步驟：

基板準備：清潔和處理柔性基板以提高銅跡線的粘附性。

銅層壓：一層薄銅通過熱和壓力層壓到基材上。

圖案化：所需的電路圖案通過光刻和蝕刻工藝轉移到銅層上。

覆蓋膜應用：在銅跡線上應用一層稱為覆蓋膜的保護性絕緣材料，以保護它們免受損壞。

層壓：柔性電路板的多層通過熱和壓力層壓在一起，形成最終的電路板。

切割和鉆孔：將柔性PCB切割成所需的形狀和尺寸，并鉆出任何必要的孔以便組件安裝或互連。

表面處理：暴露的銅跡線涂有保護性涂層，如金或銀，以防止氧化并提高可焊性。

組裝：使用焊接或?qū)щ娬澈蟿⒔M件安裝到柔性電路板上。
