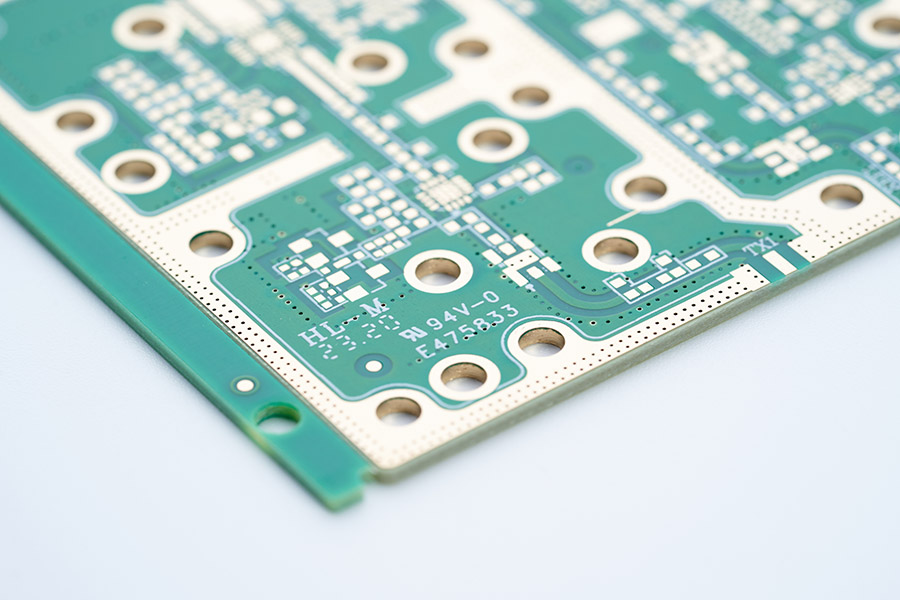

5G 線路板的特點

更高的頻率范圍：5G 使用的頻段相比以往通信技術更高，如毫米波頻段等，這使得 5G 線路板需要具備出色的高頻特性，以支持高頻信號的傳輸，從而實現更快的數據傳輸速度和更低的延遲.

更高的集成度和復雜度：5G 技術涵蓋了眾多復雜的功能，如多頻段、寬帶和大容量通信等。為滿足這些要求，5G 線路板需要集成大量的電子組件和元件，包括各種芯片、濾波器、放大器等，導致其設計和制造的復雜程度大幅提高.

更高的數據速率和帶寬：5G 通信對于數據速率和帶寬的要求極高，以滿足如高清視頻流、虛擬現實、增強現實等大數據量業務的傳輸需求。因此，5G 線路板需要具備強大的信號處理能力，確保數據的高速、穩定傳輸.

更低的功耗和更高的能效：在 5G 設備中，為了延長電池壽命、減少設備發熱以及提高能源利用效率，5G 線路板的設計需要在保證性能的前提下，盡可能降低功耗，采用低功耗的芯片和電路設計技術.

更高的抗干擾能力：由于 5G 頻段較高，信號更容易受到外部干擾的影響，如電磁干擾（EMI）和射頻干擾（RFI）等。所以，5G 線路板需要通過優化設計和采用特殊的材料及工藝，具備更強的抗干擾能力，以保障信號的穩定性和可靠性.

5G PCB的材料選擇

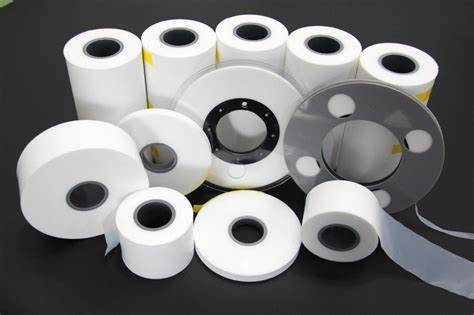

低介電常數和低介電損耗材料：為了減少高頻信號傳輸過程中的延遲和衰減，5G 線路板通常會選用低介電常數（Dk）和低介電損耗（Df）的材料，如聚四氟乙烯（PTFE）、羅杰斯等特殊的高性能板材，這些材料能夠有效提高信號傳輸效率.

高頻率穩定性材料：材料的介電特性需要在寬頻率范圍內保持穩定，確保信號在不同頻率下都能穩定傳輸。一些新型的復合材料和陶瓷材料等正在被研究和應用于 5G 線路板，以滿足高頻率穩定性的要求.

耐高溫材料：由于高頻信號傳輸會產生較多熱量，線路板材料需要具備良好的耐高溫性能，以防止在高溫環境下出現性能下降、變形等問題，影響線路板的正常工作和使用壽命.

5G 線路板的設計考慮

微帶線和帶狀線設計：為了減少信號衰減和提高傳輸效率，5G 線路板常采用微帶線或帶狀線的布線方式。這些設計能夠更好地控制信號的傳輸路徑，減少信號的輻射和干擾，提高信號完整性.

阻抗匹配：確保線路板上的傳輸線與外部連接器和組件之間的阻抗匹配至關重要。通過精確的計算和設計，使傳輸線的特性阻抗與連接的器件阻抗相匹配，可以有效減少信號反射，提高信號質量和傳輸效率.

層疊結構優化：合理優化線路板的層疊結構，能夠減少信號傳輸中的串擾和電磁干擾。例如，通過設置合適的地層和電源層，以及合理安排信號層的位置，可以有效地隔離不同信號之間的干擾，提高線路板的整體性能.

線路板廠的制造工藝

精細線路加工：5G 線路板需要更精細的線路加工技術，以實現更小的線寬和線間距。先進的光刻、蝕刻工藝被廣泛應用，能夠精確地制作出寬度僅為幾十微米甚至更小的線路，滿足高頻信號傳輸的要求.

高精度鉆孔：為了實現更密集的組件布局，5G 線路板需要高精度的鉆孔技術。激光鉆孔等先進工藝能夠鉆出直徑更小、位置精度更高的過孔，確保線路板各層之間的電氣連接可靠.

表面處理技術：如沉金、沉錫、OSP 等表面處理工藝，可以提高線路板的可焊性、抗氧化性和抗腐蝕性，增強線路板的可靠性和使用壽命，確保在復雜的使用環境中線路板的性能穩定.

5G 線路板的應用領域

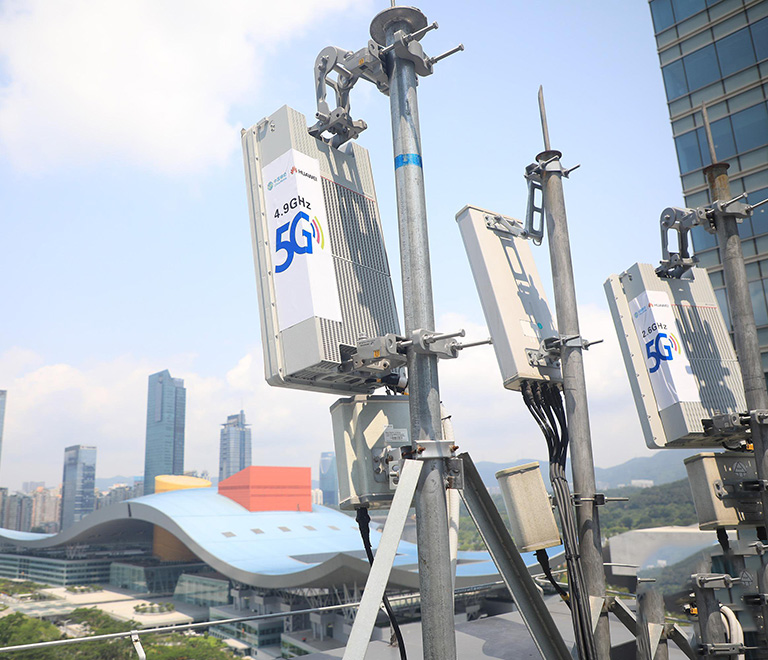

5G 基站：5G 基站設備需要處理大量的高頻信號，對線路板的高頻性能、穩定性和可靠性要求極高。5G 基站中的收發信機、濾波器、功率放大器等關鍵部件都依賴于高性能的 5G 線路板來實現信號的處理和傳輸

智能手機：隨著 5G 技術在智能手機中的普及，手機內部的線路板需要支持 5G 通信功能。5G 手機線路板不僅要滿足高頻信號傳輸的要求，還需要在有限的空間內實現高度集成化，集成天線、射頻模塊、基帶芯片等多種功能組件.

物聯網設備：5G 技術為物聯網的發展提供了更廣闊的空間，眾多物聯網設備如智能穿戴設備、智能家居設備、智能交通設備等都需要使用 5G 線路板來實現高效的數據通信，以支持設備之間的互聯互通和智能化控制.
