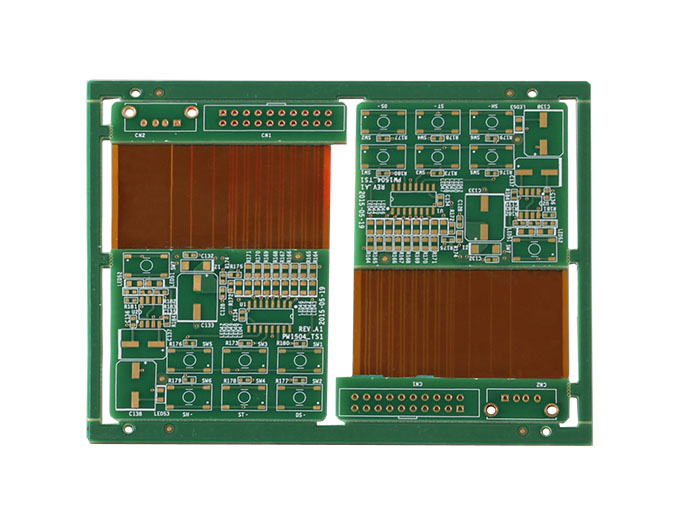

軟硬結合板，又稱為剛撓結合板，是一種將柔性印刷電路板（FPC）與剛性印刷電路板（PCB）通過特殊工藝組合而成的復合型電路板，在眾多現代電子設備中發揮著極為重要的作用，以下是關于它的詳細介紹：

結構特點

復合結構：

軟硬結合板巧妙地融合了硬板部分和軟板部分。硬板區域通常采用玻璃纖維環氧樹脂等材質，具備較高的機械強度、穩定性以及良好的平整度，可為各類電子元件提供穩固的安裝基礎，像芯片、插座等較大且較重的元件可以牢固地附著其上。軟板部分則多以聚酰亞胺（PI）或聚酯薄膜（PET）為基材，具有可彎曲、可折疊的特性，能夠適應不同的空間形狀和設備內部復雜的布局需求，輕松繞過障礙物，實現不同功能模塊之間的連接。

連接方式：

硬板與軟板的結合處通過特定的工藝進行連接，常見的有壓合、黏合等方式。在壓合工藝中，會利用高溫、高壓使軟板和硬板之間的黏合材料充分融合，確保兩者緊密結合且電氣連接可靠，使信號能夠在硬板與軟板區域之間順暢傳輸，不會出現中斷或干擾的情況。

優勢

空間利用高效：

在電子設備不斷朝著小型化、輕薄化發展的趨勢下，軟硬結合板的優勢愈發凸顯。它能夠充分利用有限的空間，軟板部分可以依據設備內部的空間形狀進行彎曲、折疊，巧妙地避開其他部件，實現更緊湊的布局。例如在智能手機中，軟硬結合板可以沿著機身輪廓彎曲，將攝像頭、處理器、電池等不同模塊緊密連接起來，有效減少了電路板所占用的空間，為其他功能部件騰出更多的空間，使得手機整體尺寸得以縮小，外觀更加精致。

適應復雜環境：

剛柔板憑借其獨特的結構，既能在需要剛性支撐的部位提供穩定的結構強度，又能在需要靈活布線的地方利用軟板的柔韌性來適應復雜多變的環境。比如在可穿戴設備中，如智能手表、智能手環等，設備會隨著人體的活動而不斷產生彎折、扭曲等情況，軟硬結合板的軟板部分可以很好地應對這些變形，保證電路的正常工作，同時硬板部分又能確保關鍵電子元件穩定安裝，保障設備整體的可靠性和耐用性。

信號傳輸穩定：

軟硬結合板在設計和制作過程中，會充分考慮信號傳輸的完整性。由于硬板部分可以為高速信號提供穩定的傳輸介質，減少外界干擾，而軟板部分在經過合理的布線規劃后，也能有效避免信號之間的串擾，所以整體上能夠確保各類信號，無論是電源信號、數據信號還是控制信號等，都能在不同的區域間準確、穩定地傳輸。這對于像平板電腦、筆記本電腦等對信號質量要求較高的電子設備來說，是保障其正常運行和高性能發揮的關鍵因素。

軟硬結合板廠制造工藝

材料準備：

首先要精心挑選合適的硬板材料和軟板材料，硬板材料要確保其機械性能、電氣性能等符合產品設計要求，軟板材料則要注重其柔韌性、耐彎折性以及與硬板材料的兼容性。同時，還需要準備高質量的黏合材料，用于將硬板和軟板牢固地連接在一起，其黏合強度、絕緣性能等都需要嚴格把控。

圖形制作與蝕刻：

分別在硬板和軟板材料上按照設計好的電路圖案進行圖形制作，這個過程類似于傳統 PCB 和 FPC 的制作工藝，通過光刻、蝕刻等手段，將導電線路準確地制作出來。在蝕刻過程中，要嚴格控制蝕刻液的濃度、蝕刻時間等參數，確保線路的精度和質量，避免出現線路短路、斷路等問題。

壓合與加工：

將制作好圖形的硬板和軟板通過特定的壓合設備，在設定好的溫度、壓力、時間等條件下進行壓合操作，使它們緊密結合成一個整體。壓合后，還需要對結合板進行外形加工，如切割、鉆孔等，使其符合最終產品的尺寸和安裝要求，并且要對加工后的邊緣進行打磨、處理，防止出現毛刺等影響后續使用的情況。

應用領域

消費電子領域：

在智能手機、平板電腦、筆記本電腦、智能手表等常見的消費電子產品中，軟硬結合板應用廣泛。它幫助這些設備實現了更輕薄的外觀設計、更穩定的性能表現以及更靈活的功能拓展，滿足了消費者對于電子產品便攜性、多功能性的需求。

醫療電子領域：

像醫用監護儀、便攜式醫療診斷設備等，需要電路板既能適應設備的小型化需求，又能在頻繁的移動、彎折等使用場景下保證電路的正常工作。軟硬結合板憑借其獨特的優勢，為醫療電子設備提供了可靠的電路解決方案，保障了醫療檢測、診斷等工作的順利進行。

汽車電子領域：

隨著汽車智能化、電動化的發展，汽車內部的電子設備越來越多，如車載導航系統、智能駕駛輔助系統、車內娛樂系統等。軟硬結合板可以在有限的汽車空間內，高效地連接各個電子系統，同時應對車輛行駛過程中的震動、溫度變化等復雜環境，提高了汽車電子設備的可靠性和穩定性。

總之，軟硬結合板憑借其獨特的結構特點、顯著的優勢、特定的制造工藝以及廣泛的應用領域，已經成為現代電子產業中不可或缺的重要組成部分，并且隨著技術的不斷發展，其應用前景將更加廣闊。
