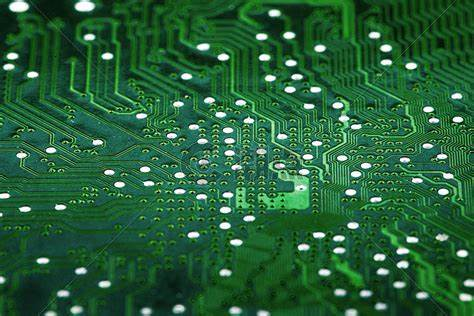

線路板短路是電子電路制造和使用過程中較為常見且棘手的問題。

從短路產生的原因來看，在制造環節，可能是由于焊接工藝不良。例如，錫膏印刷過量，在回流焊后多余的錫膏可能會導致相鄰線路或引腳之間短路。布線設計不合理也是一個因素，若線路間距過小，在生產過程中稍有偏差就可能引發短路。此外，元器件貼裝失誤，如將原本不該接觸的引腳貼得過于靠近，也為短路埋下隱患。

PCB在生產過程中，要嚴格把控每一道工序

蝕刻工藝的精度控制

蝕刻是制作線路的關鍵工序。在蝕刻過程中，要確保蝕刻液的濃度、溫度和蝕刻時間的準確性。如果蝕刻液濃度過高或蝕刻時間過長，可能會導致線路被過度蝕刻，使線路變細，甚至出現斷線，進而可能會引起短路。例如，在酸性氯化銅蝕刻液蝕刻線路時，蝕刻液濃度一般控制在 1.5 - 2mol/L，蝕刻溫度在 40 - 50℃，蝕刻時間根據線路板的銅箔厚度和設計要求來確定。

蝕刻后的清洗要徹底。殘留的蝕刻液可能會腐蝕線路，或者在干燥后形成導電物質，導致短路。采用多級清洗工藝，如先用去離子水沖洗，再用超聲波清洗，可以有效地清除線路板表面的蝕刻液殘留。

鉆孔與電鍍工序的注意事項

在鉆孔過程中，要保證鉆孔的精度。如果鉆孔位置偏差，可能會破壞線路，或者使相鄰的線路之間的絕緣層受損，從而引發短路。使用高精度的鉆孔設備，并定期進行設備維護和校準。例如，對于微小孔徑的鉆孔，如微孔（孔徑小于 0.3mm），要采用激光鉆孔技術，其精度可以達到很高的水平。

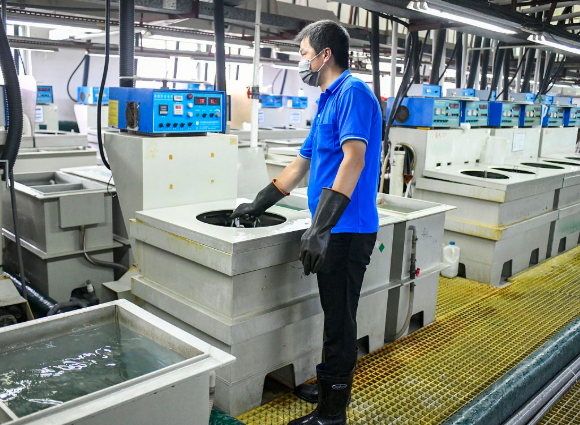

電鍍工序主要是為線路和孔壁提供金屬鍍層。在電鍍過程中，要防止鍍液中的金屬顆粒沉積在不需要電鍍的地方。例如，在電鍍銅時，要控制好電流密度和電鍍時間，避免在絕緣區域出現銅沉積，形成短路通道。

電路板在使用階段，環境因素可能導致短路。例如，長期處于潮濕環境中，電路板上可能會形成水漬或凝露，這些水分會使原本絕緣的部分變?yōu)閷?dǎo)電介質，造成短路。還有可能是因為電路板受到物理損傷，比如受到撞擊、震動，使內部線路出現破損，絕緣層失效，進而引起短路。

PCB電路板短路會產生一系列嚴重后果。它可能導致電路中的電流異常增大，使元器件因過載發熱而損壞，甚至引發火災等安全事故。對于電子設備而言，短路會使其無法正常工作，出現功能紊亂、死機等現象，嚴重影響設備的可靠性和使用壽命。

為了預防和解決 PCB 電路板短路問題，在制造過程中，要嚴格控制焊接工藝參數和質量，優化布線設計，加強元器件貼裝的精度管理。在使用過程中，要保證設備處于合適的環境條件下，對關鍵設備可采取防潮、防震等保護措施。當發現短路故障時，可以使用專業的檢測工具，如萬用表、示波器等，結合電路原理圖，逐步排查短路點，然后進行修復。只有對短路問題高度重視，才能保障電子設備穩定運行。
