進入21世紀，消費類電子產品市場迅速發展，柔性電路板也被更廣泛應用在汽車、工控、醫療等多個領域。

以智能手機設備為例，幾乎所有的手機模塊都由FPC構成，包括顯示驅動器、觸摸屏、攝像頭、指紋識別、天線、無線充電等等。

今天我們就來側重講解手機無線充軟板，了解其的相關設計。

手機無線充軟板的設計需要考慮多個方面，以下是詳細的介紹：

電路布局設計：

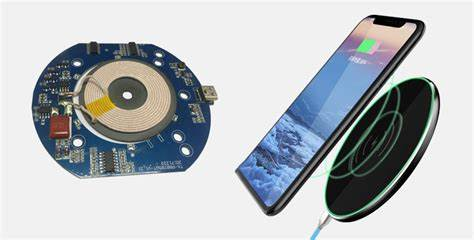

- 線圈設計：無線充電的原理是通過電磁感應實現能量傳輸，因此線圈是軟板設計的核心部分。線圈的形狀、尺寸、匝數等參數需要根據充電功率、效率以及手機的尺寸和充電需求來確定。例如，為了提高充電效率，線圈的匝數可能需要增加，但匝數過多又會增加軟板的體積和成本，所以需要找到一個平衡點。一般來說，圓形或方形的線圈形狀較為常見，圓形線圈的磁場分布相對更均勻，而方形線圈在空間利用上可能更有優勢。

- 電路走線：軟板上的電路走線要盡可能短且寬，以減少電阻和信號損耗。同時，走線的布局要避免與其他電子元件或金屬部件產生干擾。例如，在軟板的不同層之間進行走線時，要注意層間的隔離和屏蔽，防止信號串擾。此外，對于高頻信號的傳輸線路，還需要進行特殊的阻抗匹配設計，以確保信號的完整性。

- 元件布局：除了線圈，軟板上還會集成一些其他的電子元件，如電容、電阻、二極管等。這些元件的布局要合理，既要考慮到電路的性能要求，又要便于生產和組裝。例如，發熱較大的元件要盡量遠離對溫度敏感的元件，以避免影響其性能和壽命。

手機無線充FPC材料選擇：

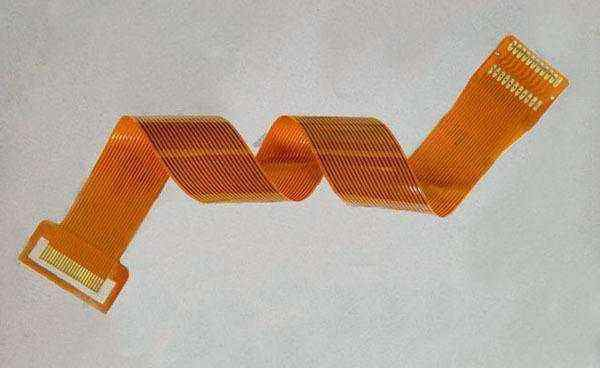

- 基材：軟板的基材通常采用聚酰亞胺（PI）等柔性材料，因為這種材料具有良好的柔韌性、耐高溫性和絕緣性，能夠滿足手機無線充軟板的使用要求。在選擇基材時，要關注其厚度、介電常數、損耗因子等參數。較薄的基材可以使軟板更加柔軟，便于安裝和使用，但可能會影響其機械強度；介電常數和損耗因子則會影響軟板的電容和電感性能，進而影響無線充電的效率。

- 導電材料：軟板上的導電線路通常采用銅箔等導電材料。銅箔的厚度和純度會影響其導電性能，一般來說，厚度越厚、純度越高的銅箔導電性能越好，但成本也會相應增加。此外，為了提高導電線路的耐腐蝕性和耐磨性，還可以在銅箔表面進行鍍鎳、鍍金等處理。

- 粘結材料：在軟板的多層結構中，需要使用粘結材料將不同的層粘結在一起。粘結材料的選擇要考慮其粘結強度、耐高溫性、耐化學腐蝕性等因素。例如，對于需要在高溫環境下工作的軟板，要選擇耐高溫的粘結材料，以確保軟板的可靠性。

FPC廠講5G時代，萬物互聯，元宇宙概念的提出，更是擴寬了人們對于未來的想象。假使元宇宙終有一天會到來，VR（虛擬現實）、AR（增強現實）、混合現實（MR）又或者XR（擴展現實），哪類硬件產品會像手機一樣成為主流的設備，目前還是個未知數，但可以肯定的是，技術的升級必將帶動硬件設備的更新迭代，而FPC就像一把鑰匙，幫助我們實實在在地觸達未來。
