在電子設備制造領域，PCB貼片加工是一個至關重要的環節。高質量的線路板是電子設備性能和穩定性的基石，因此，需要了解加工電路板的流程以及如何制造出高質量的線路板。

這對于線路板廠的采購人員來說至關重要。

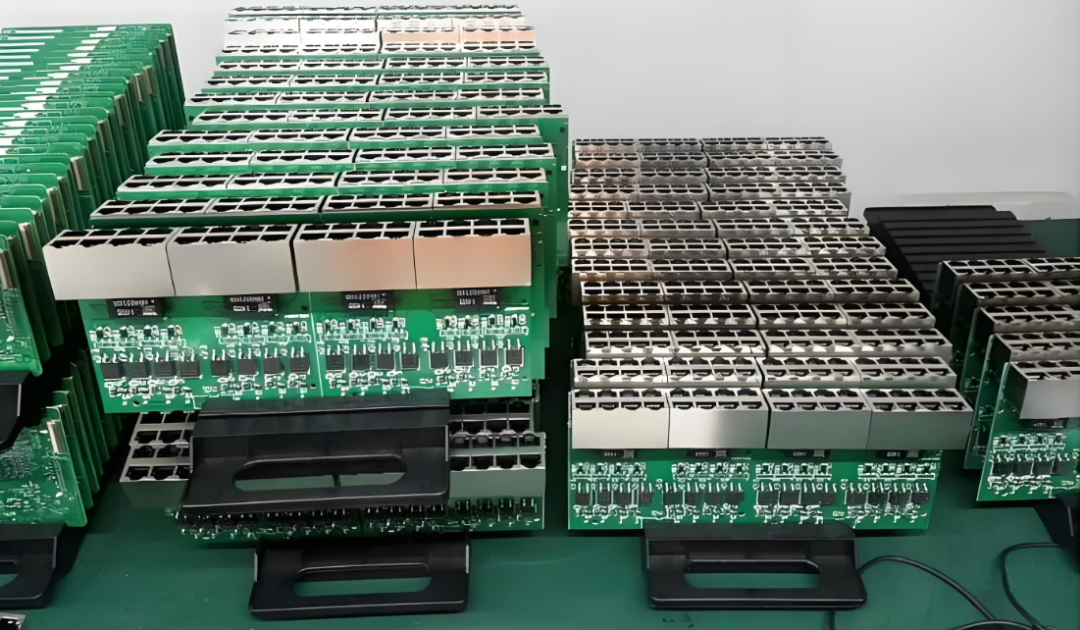

一、加工電路板的基本流程

板材切割與預處理

線路板的制造始于板材的切割。常用的板材如FR4、CEM-1或鋁基板等，會被切割成適當大小，以便進一步處理。切割后，板材會進行清洗、除油、微蝕等預處理，以確保表面清潔并增強與后續工序中化學物質的反應能力。

內層線路制作

內層線路是電路板的核心結構，它通過銅箔上的電路圖案實現電氣連接。制作過程包括銅箔的覆蓋、圖案的設計與印刷、蝕刻等步驟。其中，圖案的精確度直接影響到線路板的質量。

壓合與鉆孔

多層線路板需要通過壓合工序將各層板材粘合在一起。壓合過程中要控制溫度、壓力和時間，以確保各層之間的良好結合。隨后，根據設計要求進行鉆孔，以便實現層與層之間的電氣連接。

外層線路制作

外層線路的制作與內層類似，但考慮到外層還需要與元器件進行連接，因此在設計和制作時需特別關注焊盤的大小和位置。

阻焊與文字印刷

為了保護線路并防止短路，線路板上會覆蓋一層阻焊層。同時，為了便于識別和維修，線路板上還會印刷相關的文字和符號。

表面處理

表面處理主要是為了提高焊接的可靠性和電氣性能。常見的表面處理工藝包括熱風整平（HAL）、有機涂覆（OSP）、化學鍍鎳/浸金（ENIG）等。

外形加工與測試

根據設計要求，線路板會被切割成特定形狀。隨后，進行嚴格的測試，包括電氣測試、可靠性測試等，以確保線路板的質量。

二、如何制造出高質量線路板

制造出高質量的線路板，需要從材料選擇、工藝控制到質量檢測等多個環節進行嚴格把關。

優質材料的選擇

選用高質量的板材是制造高質量線路板的基礎。除了常規的FR4、CEM-1等材料外，還可以考慮使用高性能的板材，如聚酰亞胺、聚四氟乙烯等，以提高線路板的耐熱性、機械強度和電氣性能。

精確的工藝控制

從板材切割到最終測試，每一個環節都需要精確控制。例如，在內層和外層線路制作過程中，要確保圖案的精確度；在壓合過程中，要控制好溫度、壓力和時間；在鉆孔時，要保證孔的位置和大小與設計要求一致等。

嚴格的質量檢測

質量檢測是確保線路板質量的關鍵環節。除了常規的電氣測試和可靠性測試外，還可以考慮進行更嚴格的熱沖擊測試、耐濕性測試等，以全面評估線路板的性能。

持續改進與研發

隨著電子技術的不斷發展，線路板的設計和制造也需要與時俱進。通過持續的研發和改進，不斷優化設計方案和制造工藝，可以提高線路板的性能和可靠性。

電路板的加工是一個復雜而精細的過程，需要精確的工藝控制和嚴格的質量檢測來確保最終產品的質量和性能。對于電子設備廠家的采購人員來說，選擇具有專業資質和豐富經驗的PCBA貼片加工廠家至關重要。同時，與加工廠家保持密切的溝通和協作，及時反饋問題和需求，也是制造出高質量線路板的關鍵。最后，建議廠家在采購線路板時，不僅要關注價格因素，更要重視產品質量和廠家的服務能力。畢竟，高質量的線路板是電子設備穩定性和性能的重要保障。同時，與加工廠家建立良好的合作關系，共同推動線路板制造技術的不斷進步和發展。
