柔性電路板的板翹曲度計算方法
每一道工藝都有其自身的檢驗標準，柔性電路板也不例外，作為電子設備中的核心工藝，柔性電路板的檢驗標準多而嚴格，翹曲度的計算就是其中之一。翹曲度，顧名思義，就是柔性電路板印制板是否平整，是否可以完美插裝到板子的孔和表面貼裝焊盤上。
翹曲度通常指的是塑件未按照設計的形狀成型，卻發生表面的扭曲。翹曲度的影響因素非常多，所以在生產的時候一定要十分注意，每一個細微的差錯都可能使得整塊電路板報廢。那么如何計算柔性電路板的翹曲度呢？接下來就給大家介紹一下吧。

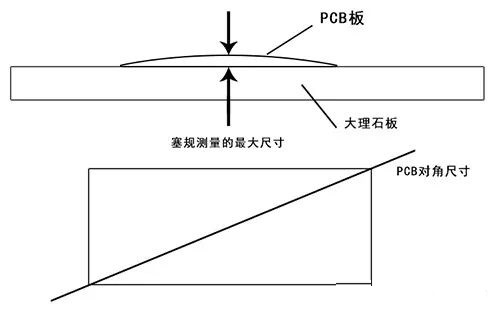

柔性電路板電路板翹曲度計算公式：
翹曲度=單個角翹起高度/(柔性電路板對角線長*2)*100%
在自動化插裝線上，印制板如果不平整，那么會引起定位不準，甚至會撞壞自動插裝機。倘若在板子裝上元器件并且焊接貼片之后發生彎曲，元件腳如果想要剪平整齊就非常困難，這樣會最終導致柔性電路板無法安裝到機箱或者機內的插座，也就等于報廢了一塊電路板。由此可見，廠商如果遇到了電路板翹曲，是非常苦惱的，因而對柔性電路板的翹曲度要求也越來越嚴格。
今日份柔性電路板小科普就到這里啦，深聯電路希望能對大家未來的生活提供一些小幫助，也能讓大家對柔性電路板有更多比較深刻的認識！
ps:部分圖片來源于網絡，如有侵權，請聯系我們刪除
