在傳統剛性PCB世界里，線路板往往板正剛硬，尺寸固定，一旦設計定型，形態難以更改。

但在智能穿戴、柔性顯示、折疊手機、醫療植入、航空航天等應用中，剛性板的“身板”顯然跟不上靈活多變的裝配要求。

而這時候，柔性電路板（FPC）便如“變形金剛”般登場——它能屈能伸、能卷能折，在嚴苛空間中如魚得水。

本文將從結構特性、設計要點、材料選擇與工藝難點等方面，深入解析柔性PCB設計的“變形金剛”之道。

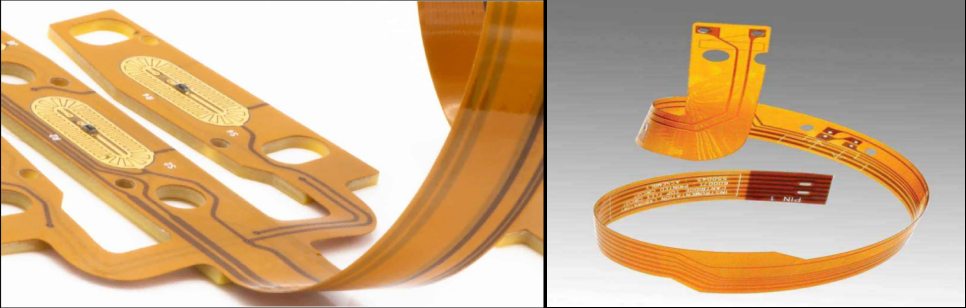

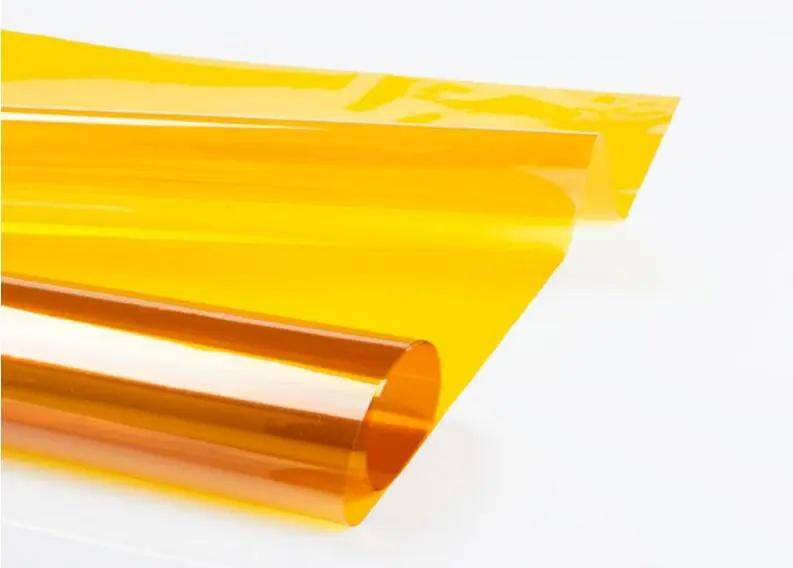

FPC從結構特性來看，通常由絕緣基膜、導電線路以及覆蓋層組成。絕緣基膜是 FPC 的 “骨架”，賦予其可彎曲的特性，常見的有聚酰亞胺（PI）和聚酯（PET）材質。PI 基膜憑借出色的耐高溫、耐化學腐蝕性能以及良好的柔韌性，在眾多高端應用中占據主導。導電線路猶如 FPC 的 “神經脈絡”，負責信號傳輸，多采用銅箔，通過蝕刻工藝形成精密線路。覆蓋層則像一層 “保護膜”，保護導電線路免受外界環境侵蝕，同時增強 FPC 的機械性能。?

柔性線路板設計要點方面，線路布局至關重要。由于 FPC 常應用于空間緊湊的設備，設計師需巧妙規劃線路，減少線路交叉與重疊，以降低信號干擾。例如在智能手表中，F(xiàn)PC 需連接顯示屏、電池、傳感器等多個組件，合理的線路布局能確保各組件高效通信，同時滿足手表輕薄、可彎曲的設計需求。此外，還要充分考慮 FPC 的彎曲半徑。不同的應用場景對彎曲程度要求各異，若彎曲半徑過小，可能導致線路斷裂或性能下降。以折疊手機為例，F(xiàn)PC 需在頻繁折疊過程中保持穩定性能，這就要求設計時精確計算彎曲半徑，選擇合適的線路走向與材料。?

軟板材料選擇直接影響 FPC 的性能與可靠性。除了上述提到的基膜和銅箔，膠粘劑也是關鍵材料之一。膠粘劑用于連接各層材料，其粘結強度、耐老化性能等對 FPC 的整體性能影響重大。在高溫、高濕等惡劣環境下，優質膠粘劑能確保 FPC 各層緊密貼合，不出現分層現象。在航空航天領域，為滿足極端環境下的使用要求，需選用高性能、耐輻射的材料，保障 FPC 在復雜工況下穩定運行。?

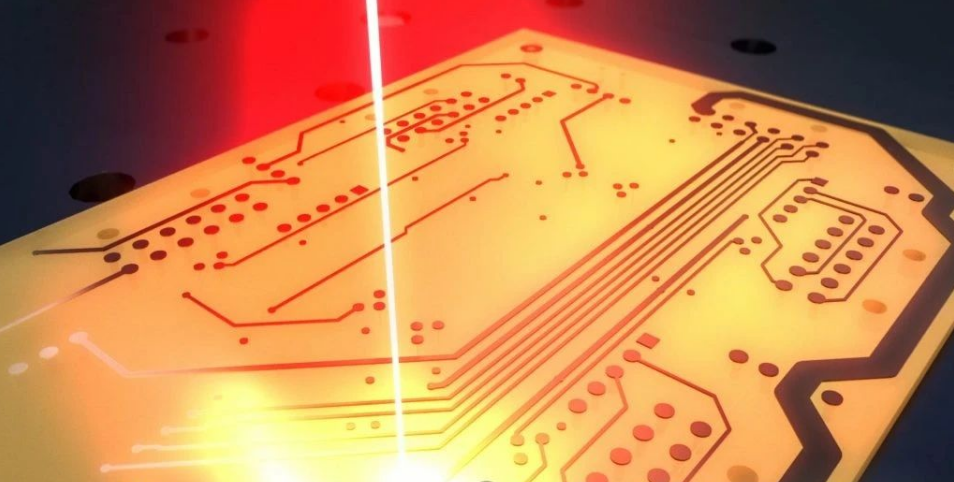

然而，柔性 PCB 設計也面臨諸多工藝難點。制作精密線路時，蝕刻工藝的精度控制極具挑戰，稍有偏差就可能導致線路短路或斷路。在多層 FPC 制作中，層壓工藝要求精確控制溫度、壓力和時間，以保證各層之間的良好結合。此外，F(xiàn)PC 的檢測與維修也比剛性 PCB 更為復雜，因其柔性特點，傳統檢測設備和方法難以適用，需要專門研發的檢測技術與設備。?

總之，柔性線路板設計恰似打造一位能屈能伸的 “變形金剛”，在滿足多樣化應用需求的同時，不斷突破結構、設計、材料與工藝的重重難關，為現代電子設備的小型化、輕量化與多功能化發展提供了強大支撐，持續拓展著電子技術的應用邊界。
