FPC也稱柔性電路板、軟板，具有配線密度高、重量輕、厚度薄的特點，是一種具有高度可靠性，絕佳的可撓性印刷電路板。FPC按功能分，可分為FPC天線、FPC觸摸屏、FPC電容屏等；FPC排線就是其中的一種。通俗地說，軟板排線就是可在一定程度內彎曲的連接線組。下面就為你詳解FPC排線及其用途：

一、FPC排線的功能用途

  FPC排線的功能在于連接兩款相關的零件或產品。很多產品都用到FPC排線，如打印機、手機、筆記本等很。

二、FPC排線構成與參數

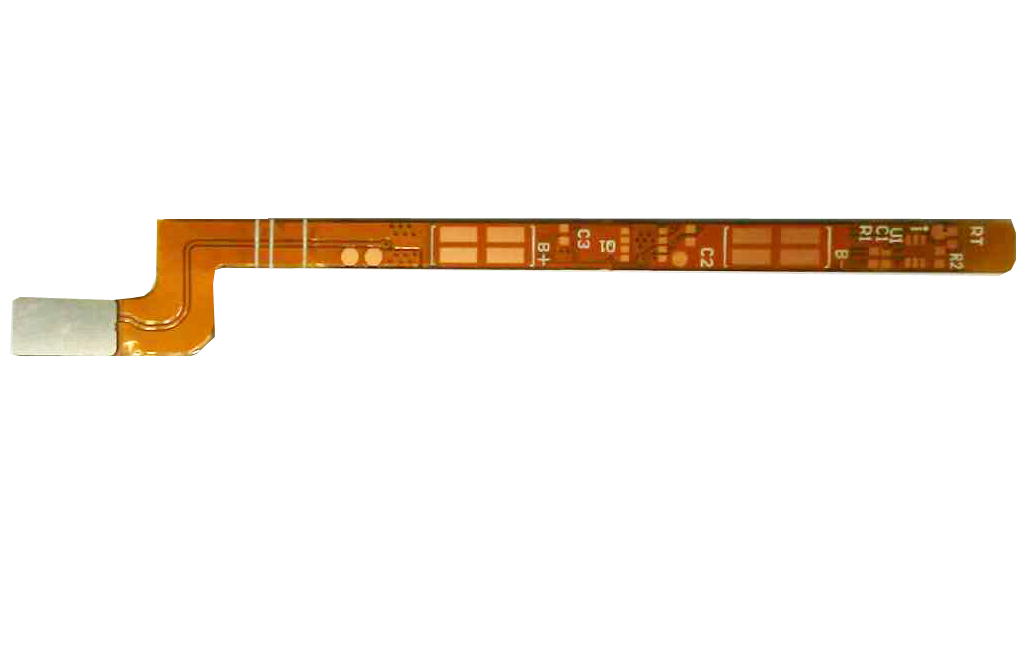

  FPC排線的構成與FPC的構成相同。FPC排線一般是長條形的，兩端設計成可插拔的針狀，可直接與連接器相連或焊接在產品上。基材一般是用壓延銅，耐曲折，柔韌。

  排線參數：最小線寬線距為3mil；最小過線孔成品達到0.15mm。

三、FPC排線工藝

  FPC排線用到的表面處理工藝一般采用沉金工藝；此外，還有鍍錫、噴錫等工藝。

四、FPC排線優缺點

1、優點：

（1）可大大縮小電子產品的體積和重量，適用電子產品向高密度、小型化、高可靠方向發展的需要。

（2）在航天、軍事、移動通訊、手提電腦、計算機外設、PDA、數字相機等領域或產品上得到了廣泛的應用。

（3）它還可以依照空間布局要求任意安排，并在三維空間任意移動和伸縮，從而達到元器件裝配和導線連接的一體化。

2、缺點：

（1）由于FPC是為特殊應用而設計、制造的，所需的費用較高。

（2）通常少量應用時，最好不采用。

（3）后期的維護必不可少的，錫焊和返工需要經過訓練的人員操作。

五、FPC排線的儲存

  首先，FPC軟板的真空不能損壞，裝箱時需要在箱子邊上圍上一層氣泡膜，當然，防潮珠也是不能少的。

  其次，封箱后箱子一定要隔墻、離地存放在干燥通風處，還要避免陽光照射。

  以上便是軟板排線及其用途，深聯電路希望對你有所幫助。
