線路板，即印刷電路板（PCB），在電子設備中承擔著多重至關重要的功能。從物理層面看，它為各類電子元件，如集成電路、電容器、電阻等，提供了穩固的機械支撐與固定，就像建筑物的骨架支撐起各個部分，確保元件在設備內部位置穩固，有效避免因晃動、震動等導致的機械損壞或短路情況。從電氣連接角度而言，線路板通過精心設計的導線、焊盤和追蹤，搭建起元件之間的電氣連接橋梁，使電子信號能夠在不同元件間精準傳輸，實現設備內部的通信與協作，從而支持復雜的電路設計，涵蓋數字和模擬電路、功率電路等多種類型。?

?

PCB基材的選擇，對其性能有著決定性影響。最常見的環氧玻璃纖維布基板（FR-4），由電子級玻璃纖維布與環氧樹脂經高溫高壓層壓制成。憑借良好的電氣性能、機械強度、耐熱性以及出色的成本效益，F(xiàn)R-4 成為應用極為廣泛的業界標準材料，在消費電子、通信設備、計算機硬件等諸多領域隨處可見，其耐燃性符合 UL94V0 標準，為電子產品的安全運行筑牢基礎。而在一些對工作溫度和環境條件要求極為嚴苛的應用場景中，聚酰亞胺（PI）基板脫穎而出。

聚酰亞胺作為高性能聚合物材料，具備極高的耐熱性、化學穩定性和機械韌性，能夠承受從極端低溫到超 300°C 的寬泛溫度區間，在航空航天、軍事裝備及高端通訊設備等高可靠性 PCB 制造中發揮著不可替代的作用。還有撓性基板，采用聚酯（PET）、聚酰亞胺（PI）或者聚氯乙烯（PVC）等柔性材料作為基材，以輕薄柔軟、便于彎曲折疊且兼具良好電氣性能和環境適應性的特性，推動了電子設備的小型化與形態創新；金屬基板，像鋁基板、銅基板，因在高效散熱和機械支撐方面表現卓越，在 LED 照明、功率轉換器和汽車電子等領域得到廣泛應用 。?

電路板的制作工藝精細復雜。首先是導電層制作，在基板表面覆蓋一層薄銅等導電材料，接著運用蝕刻工藝，依據設計圖案將不需要的導電材料去除，精準雕刻出電路圖案。隨后進行焊盤和過孔制作，在電路圖案上構建焊盤用于焊接電子元件，制作過孔實現不同層之間的導電連接。對于多層線路板，還需進行層壓工藝，將多層帶有電路圖案的基板與半固化片（預浸料）交替疊放，通過高溫高壓使各層牢固結合成一個整體。鉆孔工藝也不可或缺，利用鉆孔設備鉆出用于安裝元件引腳或?qū)崿F(xiàn)層間連接的孔。

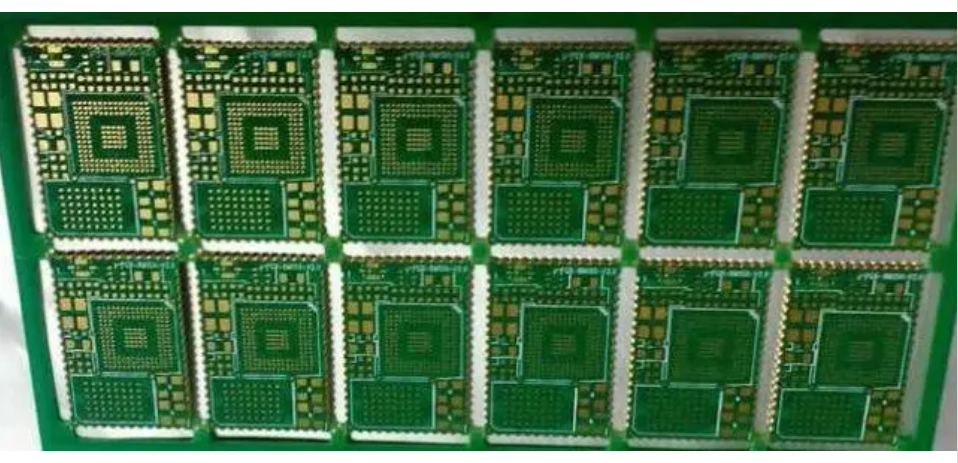

此外，隨著電子設備向小型化、高性能方向發展，諸如盲孔 / 埋孔技術、多次特殊疊層結構等先進工藝應運而生。盲孔 / 埋孔技術借助激光鉆孔（50 - 100μm 微孔）與填孔電鍍，實現任意層互連，縮短信號路徑并減少 via stub 效應，支持 0.4mm 間距 BGA 封裝，適用于超薄設備；多次特殊疊層結構采用混合介質層（FR - 4 + PTFE）、埋容 / 埋阻層，結合 20H 原則優化 EMC 性能，在服務器主板、汽車雷達、航空航天設備等高端產品中得以應用。?

PCB廠講線路板憑借精心挑選的基材與精細復雜的制作工藝，構建起電子設備的 “隱形骨架”，默默支撐著電子設備不斷向小型化、高性能、高可靠性方向發展，成為推動電子產業持續進步的關鍵力量 。?
