手機無線充軟板，全稱手機無線充電柔性印刷電路板（Flexible Printed Circuit，簡稱 FPC），是一種采用柔性基材制成的電路板，用于實現手機無線充電功能。相較于傳統的剛性電路板，它最大的特點是具有可彎曲、折疊的特性，能夠更好地適應手機內部復雜且緊湊的空間布局，為無線充電模塊的安裝提供了極大的便利性。
手機無線充軟板主要由這幾部分組成：柔性基板、導電線路、無線充電線圈和電子元件等
無線充電線圈
無線充電常見發射端線圈有絲包線線圈和多股絞線線圈，接收端常見線圈有FPC（Flexible Printed Circuit柔性電路板）線圈和多股繞線線圈。
1.絲包線線圈和多股絞線線圈
這兩種線圈一般用在無線充電發射端，整個產品對厚度的要求沒有那么高（公差可以給到±0.5 mm），制作成本低、工藝簡單，一般都是常規品（例如A11線圈）。
絲包線：在漆包絞線的表面再包覆一層或兩層天然纖維或化學纖維之后而形成的線，包括滌綸絲包線、尼龍絲包線、自粘絲包線（丙酮粘合、熱風粘合），其中丙酮自粘絲包線是最常用的；
多股絞線：用多股銅線按照一定規則和方向做圓周螺旋纏繞在一起，形成一股多芯的電源線，多股絞線通過熱風粘合繞成線圈。多股絞線最大外徑經驗計算公式：
D=1.155*d*√n
其中：1.155—系數；d—單根銅線最大外徑；n—絞線的股數
為什么用多股線而不用同等線徑的銅線來繞制線圈呢？
第一，方便加工。多股線比較柔軟，彎曲性比較好，而同等線徑的銅線較硬，很難加工；
第二，降低趨膚效應。無線充電工作頻率100 - 200 kHz，高頻電流在導體中通過，隨著與導體表面的距離逐漸增加，導體內的電流密度呈指數遞減，即導體內的電流會集中在導體的表面，這就是趨膚效應。單股線徑粗的銅線趨膚效應嚴重，造成發熱和效率降低；多股線中單根漆包線相互絕緣而且線徑較小，可有效降低趨膚效應影響。

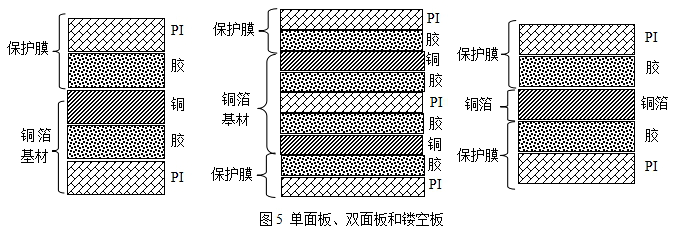

(1)常見FPC結構
單面板：不能用作FPC線圈（單面有銅，布線時不能交叉，線圈內引線無法導出），適用于單面有焊盤的FPC端子；
雙面板：適用于各種FPC線圈和FPC端子；
鏤空板：適用于雙面有焊盤的FPC端子，和單面板一樣不能用作FPC線圈。
單面板和鏤空板結構不同用途也不同。單層板由銅箔基材（銅箔+PI）+PI保護膜兩部分組成，焊盤只出現在有PI保護膜的一面，另一面無法開窗形成焊盤；鏤空板由PI保護膜+銅箔+PI保護膜三部分組成，但是焊盤可以出現在兩面（通過PI膜開窗控制），適用范圍更廣。
軟板廠制板工藝流程（雙面板）
開料：將整卷雙面板原材料（銅箔基材）裁切成設計拼板大小尺寸；
鉆孔：在基材表面鉆出所需通孔，為連接兩面線路導電作鋪墊（雙層板上下兩層銅之間有PI，在鉆孔和鍍銅之前是不導電的），或者為后工序作識別和定位使用；
鍍銅：在基材通孔壁上吸附一層離子鈀，通過催化氧化還原反應，在離子鈀的基體上沉積一層金屬銅層（鍍銅時上下兩層銅箔通孔處沉積的金屬銅層會使兩層銅箔導通）；
清洗：去除銅面氧化物并增加銅面的粗糙度，加強后序（貼干膜/絲印油墨）產品的附著力；
貼干膜：干膜（Dry film）是一種高分子化合物，經紫外線照射后能夠產生一種聚合反應，形成一種穩定的物質附著在板面，從而達到阻擋蝕刻的功能。在已鍍好銅的板材表面貼上一層干膜，作為圖形轉移的膠片；

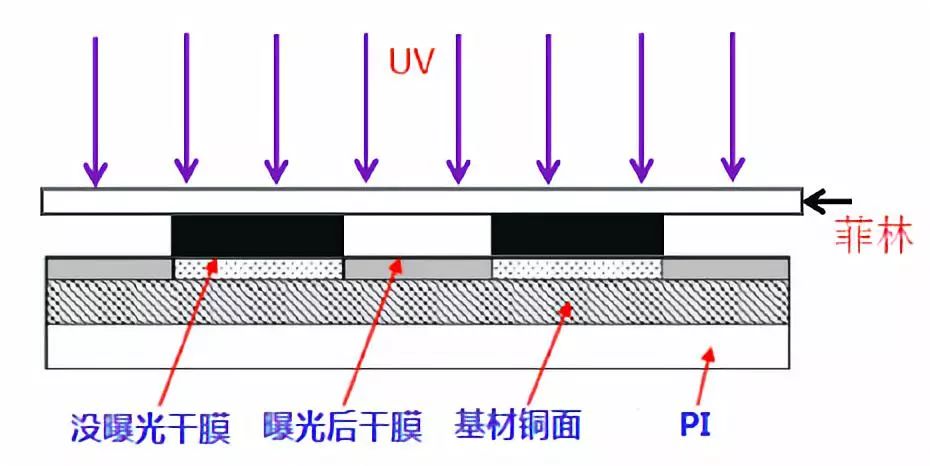

對位曝光：將菲林（銀鹽感光膠片）對準已貼好干膜板材上，用UV光（紫外光線）照射。菲林上已成像的地方會阻止UV光透過，無法曝光，干膜不能發生聚合反應，無法保護此處板材后面的蝕刻；菲林上未成像的地方UV透過照射在干膜上，發生聚合反應附著在板面，阻擋后續的蝕刻，形成留銅區（即線路）；
顯影：將線路圖形未曝光區域的干膜通過Na2CO3或者K2CO3沖洗，將未發生聚合反應的干膜溶解，露出銅材，留下已曝光區域的干膜圖形；
蝕刻：顯影后露出銅面的區域通過蝕刻液（氯化銅）腐蝕掉，留下干膜覆蓋的圖形部分；
Cu+CuCl2=2CuCl
CuCl+HCl+H2O2 →CuCl2 +H2O
退膜、除油、微蝕和鈍化：將已經蝕刻成形的線路圖形上面的干膜用脫膜液（NaOH）退掉，再經除油除去板材表面氧化物，微蝕增強銅面附著力，并在線路表面鈍化生成一層銅面保護層,以避免貼覆蓋膜前表面容易氧化；
貼覆蓋膜：在銅箔線路上，覆蓋一層保護膜，以避免線路氧化或短路，同時起絕緣及產品彎折作用；
層壓：將已經貼好覆蓋膜的產品，利用平整性很強的壓機高溫高壓；使得覆蓋膜的粘合劑融化、流動并充分填充到線路間隙中，使線路銅箔和覆蓋膜緊密結合在一起，起到保護作用。
3.超薄多股并繞線圈

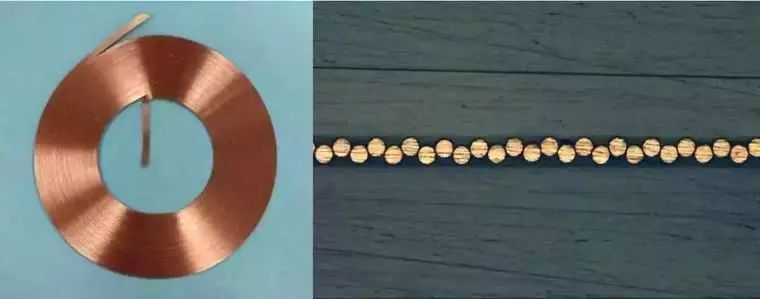

超薄多股并繞線圈和銅線分布圖
超薄多股并繞線圈與多股絞線線圈不同。多股絞線線圈是多股漆包線擰成一股，然后繞成線圈，線圈比較厚；超薄多股并繞線圈是多根銅線并排繞線，所有的銅線并排在同一個平面，能減小趨膚效應的同時將線圈做到很薄（銅芯直徑0.11 mm的銅線可以繞成0.15 mm厚度的線圈），適合在接收端中使用。
超薄多股并繞線圈的成本相比于FPC線圈低很多，在性能上基本持平，內引線引出時會導致整體的厚度增大，可以通過線圈+FPC端子+開槽磁板（開槽形狀與FPC端子形狀一致，間距0.15 mm比較合適）來降低整體厚度。
